Складне і дурень придумає!

Ця стаття призначена для простих користувачів, які хоча б іноді замислювалися про надійність зберігання своїх даних в домашніх умовах.

Адже буває так, що збираєш, збираєш, сортіруешь сімейний фотоальбом, хороші фільми, потрібні програми, улюблену музику, старанно розкладаєш все по татусям, ретельно продумуючи, що в якийсь повинно лежати. Зрештою, жорсткий диск комп'ютера перетворюється в добре продуману і старанно відсортовану систему зберігання найпотаємнішої інформації. Просто казка! Але іноді ця казка має не зовсім вдалий кінець, і це не може не турбувати. Як би не присягали виробники в тому, що саме їх жорсткі диски найнадійніші, швидкісні і саме на них найбільша гарантія, все одно завжди є ризик, що куплений вами жорсткий диск може вийти з ладу. Повірте, навіть якщо цей випадок один з мільйона, варто задуматися, адже чим складніше і масивніше технології виготовлення, тим менше надійність. Ось, наприклад, візьмемо паперовий блокнот і олівець - це просто до неподобства, зате як надійно. Записана олівцем інформація буде зберігатися довгі роки, шкода, звичайно, що записати ми зможемо не так вже й багато.

Підвівши підсумки вищесказаного, хочеться сказати, що в більшості випадків інформація, що знаходиться на жорсткому диску в процесі експлуатації, завжди дорожче вартості самого диска, а іноді просто безцінна.

Гарантія є гарантія, і якщо виробник і фірма-продавець заявили, що на дану модель жорсткого диска гарантія 3 роки, то вони слухняно виконають свою обіцянку і в разі виходу з ладу вашого жорсткого диска замінять його на новий. Вся сіль в тому, що інформацію, яка на ньому знаходилася, вам ніхто повертати не буде, а якщо і буде, то за окрему і дуже високу плату. І ось коли трапляється так, що роками копилася інформація в один прекрасний день гине через те, що в жорсткому диску щось сталося, і він назавжди відмовився працювати, то саме тоді люди починають замислюватися про надійність зберігання інформації. Виробляється звичка переписувати важливу інформацію на зовнішні носії, багаторазово копіювати. Стопки дисків ростуть і починають покриватися пилом, кількість флешок збільшується. Все це сильно додає клопоту, і легко заплутатися в тому, що копіювалося, а що ні копіювалося на зовнішні носії. Але ж інформація повинна бути ще й актуальною. Як же бути, якщо у вас все-таки є бажання підвищити безпеку своєї інформації? Як зробити це з мінімальними зусиллями і витратами? Відповідь напрошується сам собою - використовувати технологію RAID.

трохи теорії

RAID (англ. Redundant array of independent disks - надлишковий масив незалежних жорстких дисків) - масив з декількох дисків, керованих контролером і сприймаються зовнішньою системою як єдине ціле. Залежно від типу використовуваного масиву може забезпечувати різні ступені відмовостійкості і швидкодії. Служить для підвищення надійності зберігання даних і / або для підвищення швидкості читання / запису інформації.

Існують такі основні рівні специфікації RAID:

• RAID 0. дисковий масив без відмовостійкості (Striped Disk Array without Fault Tolerance)
• RAID 1. Дисковий масив з дублюванням або дзеркалюванням (mirroring)
• RAID 2. Відмовостійкий дисковий масив з використанням коду Хеммінга (Hamming Code ECC).
• RAID 3. Відмовостійкий масив з паралельною передачею даних і парністю (Parallel Transfer Disks with Parity)
• RAID 4. Відмовостійкий масив незалежних дисків з розділяються диском парності (Independent Data disks with shared Parity disk)
• RAID 5. Відмовостійкий масив незалежних дисків з розподіленою парністю (Independent Data disks with distributed parity blocks)

Найдоступніший, простий і практичний варіант для звичайного користувача - це RAID 1. На ньому ми і зупинимося. Як було сказано вище, RAID 1 - це дзеркальний дисковий масив, тобто дані пишуться і читаються з обох дисків дзеркально, паралельно. Грубо кажучи, якщо купити два ідентичних щоденника і вести в них однакові записи, але зберігати в різних місцях, а потім у разі втрати одного скористатися резервним, то ми отримаємо RAID 1 паперових щоденників.

Спочатку передбачається, що жорсткий диск - річ більш-менш надійна. Відповідно, ймовірність виходу з ладу відразу двох дисків дорівнює добутку ймовірностей відмови кожного з дисків, тобто нижче в 10 разів.

Переваги та недоліки RAID 1:

• простота реалізації;
• простота відновлення масиву в разі відмови (копіювання інформації з робочого диска на новий);
• високу швидкодію для додатків з великою інтенсивністю запитів.

RAID 1 має один істотний недолік, який полягає в тому, що доводиться платити за два жорсткі диски, отримуючи корисний об'єм одного жорсткого диска.

Отже, технологія вибрана, залишається вибрати пристрій, який цю технологію реалізує. Побіжно пошукавши цікаві пристрої по Інтернету, я зупинився на продукті компанії D-Link з дуже простим і нехитрим назвою DNS 323. Звичайно, можна організувати масив прямо всередині системного блоку, але це якось не мобільно, але ж так приємно ділитися великими обсягами інформації з друзями і колегами. Чому саме він? По-перше, він має приємний для мене дизайном - строгий паралелепіпед з мінімальною кількістю всілякої непотрібної "мішури". По-друге, продукція фірми D-link завжди радувала мене пристойним сервісом і надійністю. По-третє, кількість функцій пристрою за заявлену ціну мене дуже порадувало.

Перейдемо до справи. Для того щоб організувати надійне сховище даних, нам буде потрібно два однакових жорстких диска (бажано з однієї партії) і пристрій, який буде реалізовувати функцію RAID. Пристрій вибрано, ну а щодо жорстких дисків я вічний шанувальник Hitachi. Не буду обговорювати, чому саме Hitachi, - подобаються вони мені і все. Так як всі маніпуляції були пророблені ще до написання статті, то подальший опис я буду вести в минулому часі.

Після того, як заповітна коробочка була зібрана, я підключив її додається кабелем синього кольору до Ethernet порту локальної мережі. Хотілося б відзначити, що сам процес складання разом з фотографуванням забирає не більше 10 хвилин. З огляду на досвід минулих років, я знав, що основні питання завжди виникають в процесі налаштування ...

Налаштування

Натиснувши заповітну кнопочку на DNS-323, я почув тихе "дзижчання" невеликого кулера, що знаходиться на задній стінці пристрою, і ледь вловимий "хрест" жорстких дисків. "Напевно, працює", - подумав я.

Як і будь-яке мережеве пристрій, DNS-323 повинен мати свій IP-адресу. Тут два шляхи. Якщо у вашій мережі є DHCP сервер, то адреса присвоїти автоматично. Якщо його немає, то адреса присвоєно фірмою-виробником і вказано в інструкції. Саме в тому примірнику, який використовував я, була вказана адреса 192.168.0.20, але тому що я люблю користуватися DHCP, то він люб'язно надав пристрою адресу 192.168.1.216.

Запустивши браузер, я набрав в адресному рядку вказаний IP-адреса і переді мною з'явилося віконце, в якому пропонувалося ввести логін і пароль. За звичкою я ввів логін admin і залишив пароль порожнім, але нічого не вийшло. Уважно почитавши мануал, я з'ясував, що секретний пароль - admin, і увійшов в меню DNS-323.

З огляду на попередній досвід роботи з подібним обладнанням, я вирішив негайно оновити прошивку з сайту виробника, щоб уникнути банальних проблем, пов'язаних з недосконалістю мікропрограм старих версій.

Відвідавши сайт виробника, я як раз-таки виявив нову версію (1.7) firmware і опис доробок цієї версії. Завантаживши прошивку, перейшов в меню Tools / Frimware і, відповідно, оновив її.

Далі зі спокійною душею я перейшов до налаштування масиву. Після натискання кнопки Run Wizard на головній сторінці інтерфейсу з'явиться таке вікно з чотирма варіантами дій і таблицею, в якій вказані дані про жорсткі диски.

Для довідки коротко опишу ці варіанти:

Варіант №1 Standard (Individual Disk) - цей варіант ніякого відношення до масивів не має, він просто дозволяє користуватися встановленими дисками незалежно один від одного.

Варіант №2 JBOD (Linear - Combines Both Disk) - цей варіант дозволяє об'єднати два фізичних диска в один логічний.

Варіант №3 RAID 0 (Striping - Best Perfomance) - цей варіант призначений для обєднання двох дисків в один масив, але за рахунок того, що запис ведеться з чергуванням на кожен диск, надійність всієї системи гірше, ніж надійність одного окремо взятого жорсткого диска. RAID 0 дає прискорення в роботі через чергування читання / запису, а й програш в надійності.

Варіант №4 RAID 1 (Miroring - Keeps Data Safe) - саме той варіант, про який говорилося вище, який дозволяє створювати дзеркала дані на жорстких дисках, дозволяючи значно підвищити безпеку інформації.

Коли я вибрав потрібний варіант і натиснув кнопку Next, з'явиться таке вікно браузера, яке говорило про те, що диски будуть схильні до форматування і всі дані на них будуть знищені. Продовжити? Звичайно, продовжити!

Наступне вікно пропонувало дозволити або заборонити автоматичного відновлення масиву в разі виходу з ладу одного з жорстких дисків і подальшої його заміни. Щоб не спокушати долю, я вирішив гидуватися цією функцією просто через те, що не люблю, коли всякі мережеві девайси роблять все автоматично.

Натиснувши Next, я впав в невеликий ступор.

Побіжно перевівши зміст вікна на російську мову, зрозумів, що чудовий девайс пропонує не просто об'єднати два жорсткі диски в "дзеркало", але до того ж ще і вибрати, яку саме частину вільного місця зробити RAID 1, а яку залишити як звичайний жорсткий диск. Функція здалася мені привабливою, але так як надійність інформації, що зберігається понад усе, то я ввів число 998 в вказане поле, підтвердивши тим самим, що хочу, щоб диски повністю стали RAID 1, і натиснув Next. Відсотки плавно почали рости, і через хвилин десять я побачив наступне.

"SUCCESS - це краще, ніж ERROR", - подумав я і продовжив настройку. Попереду чекало вікно меню LAN розділу SETUP. Звичайне таке віконце, в якому пропонувалося встановити швидкість вбудованого мережевого адаптера DNS - 323. Далі потрібно було вибрати, як пристрою отримувати мережеву адресу. Ну і наостанок, в самому низу (що мене особливо порадувало), пропонувалося активувати функцію JUMBO FRAME, яка дозволяє передавати дуже великі пакети даних.

Наступне меню DEVICE пропонувало мені вибрати робочу групу, ім'я та опис девайса. До речі, хотілося б відзначити, що після всіх внесених змін потрібно не забути обов'язково клацнути відповідні кнопки Apply і Save Settings поруч з настройками.

З основними настройками покінчено, переходжу в розділ ADVANCED.

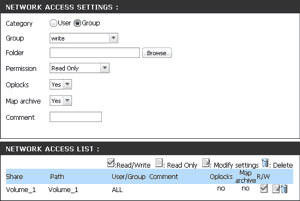

Основні параметри, які потрібні звичайному користувачеві, знаходяться на вкладці NETWORK ACCESS. Тут ми вибираємо користувача або групу користувачів (задати імена користувачів і групувати їх можна, відповідно, в меню USERS / GROUPS), далі, натиснувши кнопку BROWSE, створюємо і вибираємо папку, до якої потрібно надати доступ, вибираємо дозвіл (тільки читання або читання і запис). Два наступних параметра залишимо просунутим користувачам. В останньому полі можна задати коментар. ВСЕ ГОТОВО, тисну Save Settings.

Тепер зайшов в мережеве оточення, шукаю DNS-323, знаходжу, подвійний клік, і вискакує вікно з пропозицією ввести пару логін / пароль, ввожу, поставивши "галку" "Запам'ятати пароль". Ось і заповітна татко, в якій дійсно можна НАДІЙНО зберігати свої найцінніші файли. Якщо є бажання, папку можна підключити як мережевий диск, клацнувши правою кнопкою по значку "Мій комп'ютер" і вибравши відповідний пункт.

Ось так і завершився практичний досвід створення RAID масиву, який тепер довгі роки буде надійно зберігати мою інформацію і виконувати ще цілу гору всяких корисностей.

Далі я почав шерстити по менюшкам диска і налаштовувати додаткові можливості цього дивовижного девайса, але це вже тема окремої статті, тому що тема даної - RAID для простих користувачів. В цілому, враження від DNS-323 позитивне. Зручні і інтуїтивно зрозумілі менюшки, шкода, звичайно, що ні русcкоязичние. Хороша і грамотно техпідтримка, свіжі версії прошивок говорять про те, що виробник дбає про кінцевих користувачів і прислухається до них, допрацьовує недоліки. З мінусів хотілося б відзначити, що вбудований вентилятор шумноват, через що довелося ставити пристрій в "зашкафное" простір моєї кімнати. Після зникнення електрики пристрій заново включається тільки вручну, що не дуже приємно, якщо DNS-323 коштує в важкодоступному місці.

Хотілося б відзначити, що стаття - не реклама конкретного девайса, моєю метою було показати, що створення надійного, швидкодіючого і практичного сховища для вашої цінної інформації не таке вже й складне заняття для простого користувача. По крайней мере, мені вдалося, а значить, вийде і у вас! :)

Slogan Gray, [email protected]
